Pokojový termostat UT15 je navržen k ovládání konvektorů MINIB ve všech jejich provozních režimech (topení, chlazení, topení/chlazení).

UŽIVATELSKY PŘÍVĚTIVÝ

UT15 byl navržen s ohledem na uživatelskou přívětivost. Od robustního provedení, displeje s precizní odezvou na lehký dotyk, přes optimální rozložení informačních a ovládacích prvků, až po automatické provozní režimy, vše napomáhá uživateli rychle a snadno nastavit požadované chování termostatu. Intuitivní displej s bílým podsvícením je velice dobře čitelný ve všech světelných podmínkách.

SNADNÁ INSTALACE

Termostat je navržen pro montáž do standardní propojovací krabice. Instalace termostatu tak nevyžaduje speciální nástroje nebo dovednosti a je tak snadná jako instalace běžného vypínače či zásuvky. Napájení termostatu je přímo ze síťového napětí 230 VAC a nevyžaduje tak dodatečný napájecí zdroj nebo přívod zvláštních napájecích vodičů.

ŠIROKÉ MOŽNOSTI NASTAVENÍ

Vedle standardního nastavení časového programu umožňuje UT15 nastavit také rychlostní úrovně stupňů otáček, typ výměníku konvektoru, kalibraci teplotního čidla a dalši parametry pro použití v různých podmínkách.

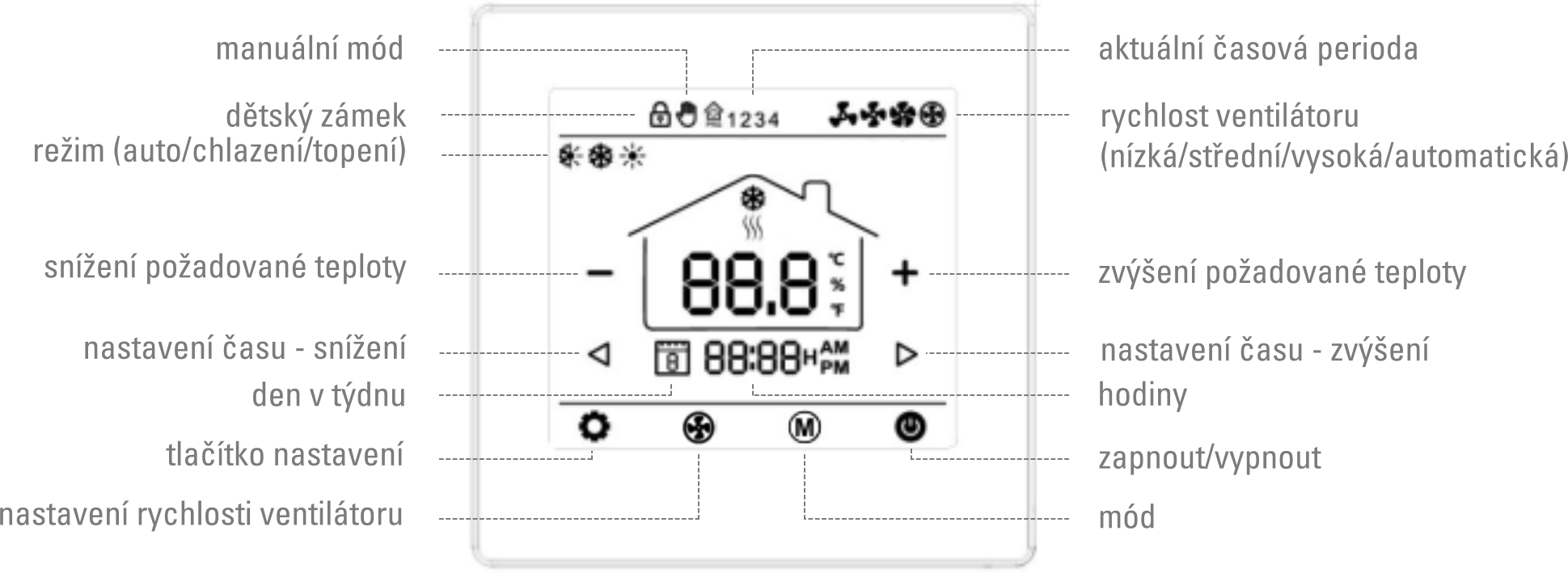

ZOBRAZENÍ A OVLÁDACÍ PRVKY

PROGRAMOVÁNÍ

Programovací mód aktivujete přidržením tlačítka nastavení (as 3 sekundy) při zapnutém termostatu. Nastavovaný parametr bliká. Změnu hodnoty provedete stiskem tlačítek‘<’ and ‘>’. Na další parametr je možné přejít stiskem tlačítka nastavení. První tři parametry nastavují aktuální čas a den v týdnu. Zbylé parametry nastavují požadované teploty pro jednotlivé časové periody dní v týdnu. Den v týdnu je indikován číslicí v ikoně kalendáře vedle času, časová perioda je indikována číslicí v horní části displeje.

NASTAVENÍ PARAMETRŮ

Pro nastavení parametrů vypněte termostat a podržte tlačítko nastavení (5 sekund). Stisknětím tlačítka “M” přejdete k dalšímu parametru.

KÓD	PARAMETR	ROZSAH NASTAVENÍ	STANDARDNÍ HODNOTA
01	Kalibrace teploty	-8 °C – +8 °C	0 °C
03	Funkční mód	Heat: topení, Cool: chlazení, Fan: ventilace, Auto: automatický	-
04	Horní limit nastavení teploty	+5 °C – +35 °C	+35 °C
05	Spodní limit nastavení teploty	+5 °C – +35 °C	+5 °C
11	Hystereze	0.5 °C – 3 °C	1 °C
15	Chování ventilátoru po dosažení požadované teploty	NS: běží, S: stojí	S
16	Dětský zámek	0: neaktivní, 1: aktivní	0
17	Nastavení typu výměníku	2 pipes: 1-okruhový 4 pipes: 2-okruhový	4 pipes
18	Obnovení továrního nastavení	1: reset (přidržte tlačítko zapnutí)	0
19	Verze firmware
50	Řídící napětí pro nízké otáčky (asi 15 % pro přirozenou konvekci)	0 % – 100 %	35 %
51	Řídící napětí pro střední otáčky	0 % – 100 %	75 %
52	Řídící napětí pro vysoké otáčky	0 % – 100 %	100 %

DĚTSKÝ ZÁMEK

V případě, že je v nastavení aktivována dětská pojistka, lze ji dočasně deaktivovat sučasným stiskem tlačítek + a -.

TECHNICKÁ DATA

Napájení	230 VAC, 50/60 Hz	Podsvícení	bílé
Maximální spínaný proud	3 A	Teplotní čidlo	NTC
Rozsah nastavení teploty	5 -- 35 °C	Přesnost	±1 °C
Teplota prostředí	0 -- 50 °C	Stupeň krytí	IP30
Relativní vlhkost	85 %	Kryt	ABS / UL94-5 plast
