Konvektory řady P jsou jasnou volbou pro prostory, kde je požadován minimální zásah do interiéru, jako pokoje se prosklenými stěnami, konzervatoře nebo kancelářské prostory.

Přirozená konvekce zaručuje tiché vytápění a velmi rychlou reakční dobu. Minimální obsah vody ve výměníku významně snižuje ztráty systému vytápění.

Konvektor s tradiční konstrukcí umožňuje snadnou instalaci.

Konstrukci nastavovacích nohou můžete snadno dosáhnout přesného vyrovnání s podlahou.

Široká nabídka příslušenství

Konvektory řady P si můžete objednat s kompletním příslušenstvím potřebným ke snadné instalaci a spolehlivému fungování. Přehled dostupného příslušenství naleznete na webových stránkách společnosti MINIB.

ORIENTACE A NAPOJENÍ KONVEKTORU

Při objednávce konvektorů řady P je nutné uvést orientaci napojení konvektoru. Tu určuje umístění rozvodu topné vody a účel použití konvektoru v místnosti.

Konvektor jako hlavní zdroj vytápění

Pokud konvektor slouží jako hlavní zdroj tepla, doporučujeme jeho orientaci směrem do místnosti, protože rychlost reakce ohřevu a účinnost přenosu tepla se nejrychleji projeví v nejpoužívanějších částech místnosti.

Konvektor jako doplňkový zdroj vytápění

Konvektor se jako dodatečný zdroj vytápění používá zejména u velkých prosklených ploch, kde zabraňuje zamlžování skla a vytváří tepelnou bariéru proti přenosu chladu z prostoru za okny. V tomto případě je konvektor orientován výměníkem směrem k oknu.

PŘIPOJOVACÍ OTVORY

Konvektor se dodává s vyříznutými otvory pro připojení ve všech směrech a pro všechny varianty připojovacího příslušenství. Otvory jednoduše vytlačíte podle zvoleného směru připojení.

Poloha připojovacích otvorů s jednotlivými rozměry konvektoru je znázorněna na obrázcích. Otvory jsou rozmístěny symetricky podle podélné a příčné osy konvektoru.

VÝKONY KONVEKTORU

MOŽNOSTI NAPOJENÍ

• napojení BEZ HLAVICE
• napojení S ELEKTROTERMICKOU HLAVICÍ
• napojení SE ZÁKAZNICKOU HLAVICÍ

Připojovací příslušenství se může lišit obsahem balení v závislosti na způsobu připojení. Příslušenství není součastí standardní dodávky konvektoru. Informace o obsahu připojovacích prvků naleznete na webových stránkách nebo na vyžádání u obchodního zástupce.

Připojovací příslušenství obsahuje:

• flexi hadice
• kulový kohout nebo regulační šroubení
• regulační šroubení nebo termostatický ventil

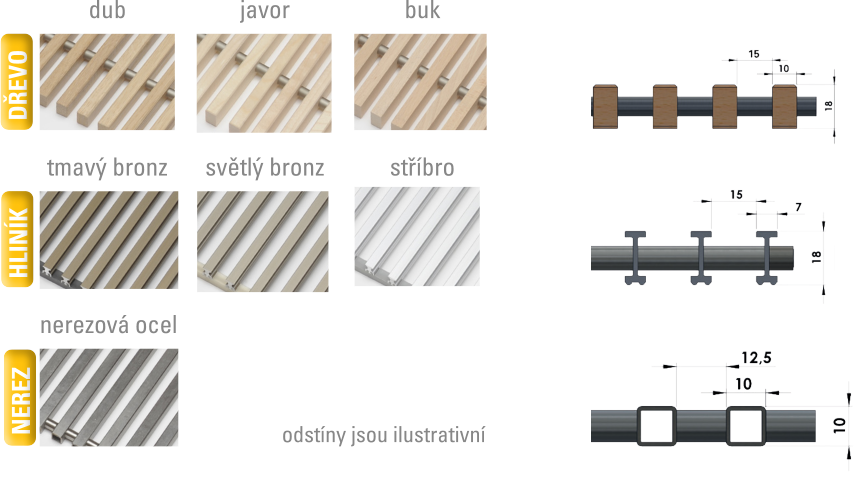

MŘÍŽKY

Nerezovou mříž je nutno objednat s konvektorem z důvodu úpravy konstrukce konvektoru. Standardně se dodávají mřížky příčné, v případě zájmu o PODÉLNOU MŘÍŽ kontaktujte prosím svého obchodního zástupce.

Standardně se dodávají mřížky příčné, v případě zájmu o PODÉLNOU MŘÍŽ kontaktujte prosím svého obchodního zástupce.

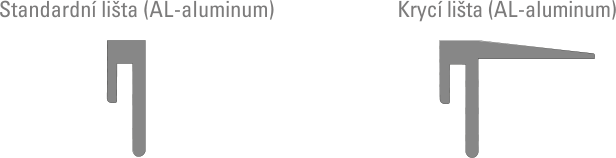

LIŠTY

Rám je sestaven z hliníkového profilu se 45° spoji. Dodává se ve stejných základních barvách jako hliníkové mřížky. Pro jiné zakončení hrany konvektoru kontaktujte svého obchodního zástupce.

REGULACE

Regulace konvektoru s přirozenou konvekcí je možná prostřednictvím elektrotermická hlavice, která řídí průtok vody do konvektoru.

MONTÁŽNÍ NÁVOD

POPIS TĚLESA

Standardní dodávka konvektoru obsahuje samotný konvektor, kotvící příslušenství a standardní lištu. Veškeré ostatní příslušenství (krycí mříž, připojovací příslušenství, prvky regulace, atd.) je potřeba objednat a specifikovat při objednávce zvlášť.

OBR. 1: Složení podlahového konvektoru - standardní konstruční řešení vany

OBR. 2: Složení podlahového konvektoru - univerzální konstrukční řešení vany

1. VANA – dle typu konvektoru.
2. DRŽÁK VÝMĚNÍKU – podpírá tělo výměníku, drží jej ve správné vertikální poloze (materiál se liší dle typu konvektoru).
3. VÝMĚNÍK – Měděné trubky s nalisovanými hliníkovými žebry, kudy protéká topné médium.
4. GUMOVÝ SILENTBLOK – slouží k tlumení vibrací a k uchycení krycích plechů a modulů ventilátorů.
5. KRYCÍ PLECH – Krycí plech zakrývá hluchý prostor. Druhý krycí plech zakrývá napojení vody a připojení elektroniky.
6. ROZPĚRKA – Celokovová rozpěrná lišta slouží k rozepření vany konvektoru při instalaci.
7. LIŠTA – Okrajová standardní lišta je designovým prvkem a měla by dokonale lícovat s čistou podlahou. V případě použití lišty krycí, horní hrana lišty překrývá podlahu.
8. KOTVÍCÍ PATKA – Slouží k upevnění a přesnému zafi xování konvektoru do hrubé podlahy.
9. STAVĚCÍ ŠROUB – Slouží k ustavení přesné polohy konvektoru před betonováním.
10. VRUT – Uchycení fi xační patky k podlaze.
11. HMOŽDINKA – Uchycení vrutu do betonové podlahy.
12. KOTEVNÍ NOHA - (OBR. 2) počet kusů se líší dle délky konvektoru
13. PŘIPOJOVACÍ PŘÍSLUŠENSTV͹⁾

    V PŘIPADĚ PODLAHOVÉHO KONVEKTORU S VENTILÁTOREM:
14. VENTILÁTOR – Slouží k nucené konvekci
15. ŘÍDÍCÍ JEDNOTKA – Řídící jednotka motorů ventilátoru pro konvektory do suchého prostředí.
16. TEPLOTNÍ ČIDLO – Senzor teploty výměníku
17. PRŮCHODKA – k přívodu kabelu 24 V DC nebo 12 V DC/AC 12V elektrického napájení.
18. FILTR²⁾ – Filtr slouží k zabezpečení modulů ventilátoru před vniknutím větších částic.

PŘED INSTALACÍ

Vyberte správnou polohu konvektoru. Polohu konvektoru konzultujte s odborníkem nebo projektantem: jako hlavní zdroj tepelné energie se konvektor umisťuje výměníkem směrem do místnosti (OBR. 3). V případě použití konvektoru jako doplňkového zdroje tepla nebo jako tepelné clony se konvektor umísťuje výměníkem směrem k oknu (OBR. 4).

OBR. 3: Hlavní zdroj tepelné energie	OBR. 4: Doplňkový zdroj tepelné energie

V případě konvektoru s ventilátorem ověřte vždy způsob regulace daného konvektoru. Způsob regulece je uveden na každém technickém listu daného konvektoru.

Zástavbový prostor

Pro umístění do stavebního otvoru doporučuje firma MINIB, a.s. ponechat dostatek prostoru. V případě instalace do starší podlahy, podlahy po rekonstrukci, nebo tam, kde to z jiných důvodů není možné, by výška stavebního otvoru měla být rovna výšce těla konvektoru + minimálně 20 mm. Šířka popřípadě i délka (pokud se jedná o 1 ks konvektoru) stavebního otvoru by měla být šířka (respektive délka) konvektoru + minimálně 60 mm viz OBR. 5. V okolí konvektoru by měl být dostatečný prostor pro napojení vody a zabetonování konvektoru. V případě nových podlah je doporučeno minimálně +100 mm volného prostoru po obvodu konvektoru, výška zůstává (H + minimálně 20 mm).

OBR. 5 B – maximální šířka těla konvektoru L – délka těla konvektoru H – výška těla konvektoru (bez stavěcích nožiček)

Zásady před instalací podlahového konvektoru

Podlahové konvektory MINIB jsou určeny k instalaci do plných nebo dutých podlah, kde platí určité zásady. Konvektory, které jsou určeny pro mokré prostředí, jsou vybaveny drenážní trubkou Ø 18 x 23 mm. Počítejte s napojením drenážní měděné trubky na odpadní kanál.

Zásady instalace do DUTÉ podlahy

Použití výztuhy Při instalaci do dutých podlah, zvláště při předpokladu vyššího zatížení, (např. veřejné budovy a kancelářské prostory) je nutné použít z vnější strany těla konvektoru výztuhy do dutých podlah – které slouží k lepšímu zajištění tvarové stability (OBR. 6).

OBR. 6: Dutá podlaha – výztuha pro podlahový konvektor

Použití tepelné izolace V závislosti na typu a povaze podlahy použijte tepelnou izolaci, obzvlášt při instalaci do parketové, plovoucí nebo celodřevěné podlahy. Tepelná izolace se aplikuje na vnější stranu kovového těla konvektoru (OBR. 7). U konvektoru, kde je výměník umístěný k jedné straně těla konvektoru stačí, aby izolace byla aplikována pouze na straně výměníku. Pokud je výměník položen symetricky v těle konvektoru, je vhodné použít izolaci na obě strany. Izolace slouží k ochraně čisté podlahy před přímým teplem konvektoru. V případě nepoužití této izolace hrozí riziko rychlého vysoušení podlahy (parket) a tím i nestálosti spár mezi jednotlivými parketami. Obzvláště pak v dutých podlahách, kde se teplo přenáší i kovovým tělem konvektoru do dutiny podlahy.

OBR. 7: Dutá podlaha – Tepelná izolace pro podlahový konvektor

Použití antivibračních fólií Při instalaci do duté podlahy firma MINIB, a.s. doporučuje použít anti-vibrační fólii, která slouží nejen jako ochrana proti vibracím v dutých podlahách, ale zároveň snižuje kročejový hluk v místnosti pod podlahou. (OBR. 8). ::: alert warning::: Pro konvektory s ventilátorem je nezbytné použít do dutých podlah anti-vibrační fólii z důvodu pohlcení vibrací! :::

OBR. 8: Dutá podlaha – Anti-vibrační fólie pro podlahový konvektor

Podlaha musí lícovat co nejpřesněji s obvodem konvektoru. Dilatační spáru je třeba vyplnit např. korkovým obložením nebo silikonem. Tím se zabrání horizontálnímu pohybu konvektoru při zatěžování.

Zásady instalace do LITÉ podlahy

Vždy dbejte na řádné podbetonování konvektoru, tak aby pod dnem nevznikaly vzduchové bubliny, které by mohly být příčinou zvýšeného přenášení kročejového hluku.

Při instalaci do litých podlah není zapotřebí používat dodatečné výztuhy. Zvažte potřebnost použití tepelné izolace zejména u dřevěné podlahy.

INSTALACE

Správně nainstalovaný konvektor: je uložen vodorovně a žlab má horní okraje nezborcené a neprohnuté tak, aby byla zajištěna správná funkce pochozí mřížky; má lištu na úrovni podlahové krytiny.

Aby se zabránilo znečištění vnitřku konvektoru, je nutné při betonáži ponechat vrchní kryt konvektoru (sololit).

V případě instalace do lité podlahy před betonáží řádně utěsněte (lepicí páskou) všechny netěsnosti (např. nepoužité předvyražené připojovací otvory a montážní rozpěrky) tak, aby nemohlo dojít k vniknutí betonové směsi do vany konvektoru. Při betonáži musí být konvektor zafixován do podlahy pomocí kotvících šroubů, které zabrání vertikálnímu posunu konvektoru při následném zalití betonem nebo jiným vhodným materiálem. Při zalévání betonem je možné rovněž konvektor svisle zatížit.

Instalace do duté podlahy se řeší individuálně dle typu podlahy.

Instalace konvektoru bez ventilátoru a s ventilátorem se standardním konstrukčním řešením vany

1. Instalujte stavěcí šrouby 4x (od délky konvektoru 2 m 6x)

OBR. 9

2. Umístěte konvektor, vyznačte kde budete vrtat otvor pro uchycení patek/nohou a konvektor vyjměte.

OBR. 10

3. Vrtejte označené otvory Ø 6 mm, hloubka 30–35 mm. Instalujte hmoždinky do předvrtaných otvorů.

OBR. 11

4. Odstraňte potřebné, perforované kryty děr pro připojení topného média.

OBR. 12

5. V případě potřeby instalujte výztuhy, tepelnou izolaci nebo anti-vibrační fólii.
6. Usaďte konvektor ve stavebním otvoru, přiveďte trubky topného média.

OBR. 13

7. Připevněte konvektor za fixační patky do připravených hmoždinek. Patky zafixujte pomocí rychletvrdnoucího betonu.

OBR. 14

8. Pokud je konvektor vybaven drenážní trubkou, propojte ji s připraveným odtokem.

OBR. 15 Drenážní trubka může být umístěna na jiné straně konvektoru, než je zobrazeno na obrázku a to dle typu.

9. V případě konvektoru s ventilátorem do usazeného konvektoru přiveďte napájecí kabel pro zapojení elektroniky. Z důvodu bezpečnosti zkontrolujte, zda přívodní kabel není pod napětím.

OBR. 16

10. Vyrovnejte konvektor i s lištami do roviny pomocí stavěcích šroubů a vodováhy. Výšku nastavte tak, aby lišty konvektoru lícovaly s finální čistou podlahou.

OBR. 17

11. Proveďte definitivní připojení přívodního a odvodního potrubí. Dle OBR. 18 proveďte finální ustavení.

OBR. 18

12. V případě konventoru s ventilátorem zapojte řídící jednotku konvektoru. K zapojení použijte návod pro zapojení a regulace a postupujte dle schémat v návodu v závislosti na typu zvolené regulace.

OBR. 19

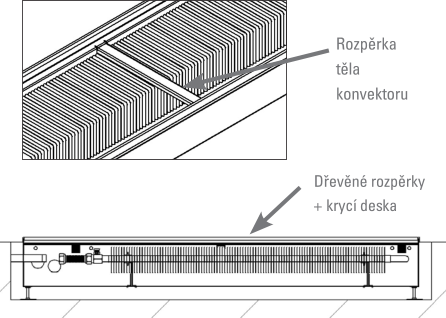

13. Ujistěte se, že všechny otvory dovnitř žlabu jsou utěsněné, aby nedošlo během betonování ke znečištění žlabu. Instalujte do žlabu konvektoru rozpěrky vany a dřevěné rozpěrky společně s krycí sololitovou deskou konvektoru.

OBR. 20

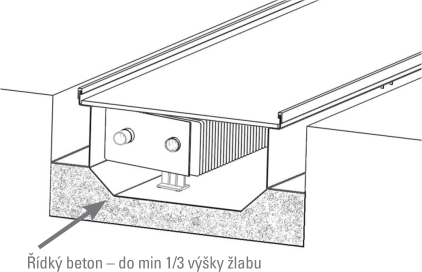

14. Minimálně 1/3 výšky konvektoru pečlivě zalijte stěrkovým řídkým betonem z důvodu potlačení přenosu kročejivého hluku.

OBR. 21

15. Je nezbytné, aby celý vnější povrch konvektoru byl poté zalit klasickým betonem, až do konečné výšky hrubé podlahy. Konvektor je nyní zabetonován do hrubé podlahy, která je připravena k položení finální podlahy (parkety, dlažby apod.)

OBR. 22

OBR. 23 Správně nainstalovaný konvektor má lištu na úrovni podlahové krytiny.

Instalace konvektoru bez ventilátoru s univerzálním konstrukčním řešením vany

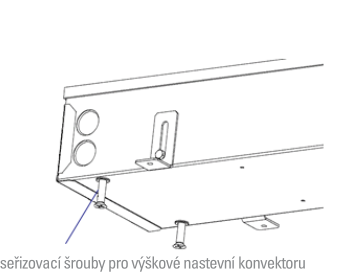

1. Instalujte seřizovací šrouby - výškové nastavení seřizovacími šrouby se provádí zevnitř konvektoru.

OBR. 24

2. Zvolte pozici kotevních nohou.

OBR. 25: Varianty pozic kotevních nohou konvektoru.

3. K otvorům pro přichycení nohou na konvektoru přiložte kotevní nohy. Sešroubujte nohu s konvektorem.

OBR. 26

4. Pro instalaci konvektoru do podlahy dále postupujte v návodu od bodu 2. pro standardní konvektor.

   UPOZORNĚNÍ: V případě polohy kotevních nohou směrem dovnitř, nejdříve instalujte nohy na podlahu, po jejich zafixování k podlaze na ně nasaďte konvektor a vzájemně sešroubujte.

   V případě potřeby umístění konvektoru co nejblíže k oknu, lze na straně u okna kotevní patky neinstalovat a zafixovat konvektor pouze na straně do místnosti.
5. Změna polohy výměníku a pozice konvektoru: Výměník vyjměte, otočte a vložte zpět na nosníky v konvektoru.

OBR. 27	OBR. 28

Znázornění finální instalace konvektoru

OBR. 29 DUTÁ PODLAHA	OBR. 30 LITÁ PODLAHA

PŘIPOJENÍ ARMATUR

Topný nebo chladící systém se zapojuje pomocí připojovacího příslušenství. Typ armatur a hadic se liší dle typu a účelu konvektoru.

Na vstup a výstup připojte jednotlivé armatury.

Vstup média: na vstup se připojuje kulový ventil nebo šroubení a nebo termostatický ventil. V případě použití termostatických ventilů se řiďte směrem proudění ventilu. V případě připojení „do místnosti nebo k oknu“ se na vstup připojí rohové regulační šroubení nebo rohový termostatický ventil.

Výstup (zpátečka): na zpátečku se připojuje vždy regulační šroubení. V případě potřeby může být přívod a odvod otopné vody do výměníku zaměněn v závislosti na prostoru potřebného pro termostatickou hlavici, ale armatury se montují vždy tak, jak je uvedeno výše.

Mezi jednotlivé spoje instalujte těsnění.

V případě že sada připojovacího příslušenství obsahuje hadice, k připojení výměníku použijte flexi nerezové hadice (vlnovec). Příklad přímého a rohového připojení najdete na OBR. 31, 32 a 33.

Nerezové hadice jsou určeny do maximálního tlaku 1.0 MPa. Hadice nesmí být nestandardním způsobem natahovány, namáhány tahem nebo jinak deformovány.

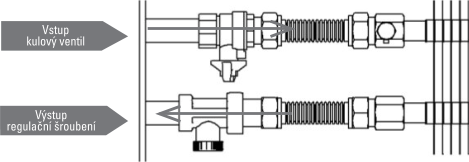

OBR. 31: Přímé napojení vody

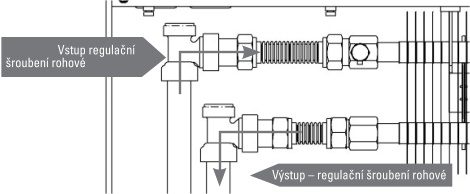

OBR. 32: Boční / rohové napojení vody – napojení od okna

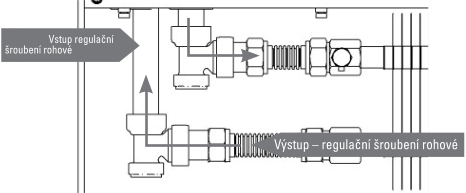

OBR. 33: Boční / rohové napojení vody – napojení do místnosti

ODVZDUŠNĚNÍ TĚLESA

Při prvním spuštění těleso dle potřeby odvzdušněte povolením odvzdušňovacího ventilu. Tento je umístěn u podlahových konvektorů na šroubení výměníku.

OBR. 34: Odvzdušňovací ventil
