QUATTRO - Uživatelská příručka
Regulátor QUATTRO je určen k řízení ventilátorů konvektorů MINIB, které jsou vybaveny stejnosměrnými motory (DC nebo EC) s 4-vodičovým připojením (GND-PWR-TACHO-PWM). Regulátor je určen pro napájení stejnosměrným (DC) napětím ze spínaného zdroje.
Základní funkční vlastnosti regulátoru:
- stejnosměrné napájení 24 VDC,
- regulace 1-okruhových i 2-okruhových konvektorů (topení, chlazení, topení/chlazení),
- 3 typy regulace (proporcionální, automatická, automatická s omezením otáček)
- 2 × výstup buzení motorů ventilátorů,
- 3 × vstup pro NTC nebo bimetalové teplotní čidlo,
- 2 × výstup ovládání elektrotermické hlavice ventilu s podporou udržovacího napájení,
- různé typy elektrotermických hlavic (NO / NC / bez hlavice)
- vstup řídícího napětí v rozmezí 0 – 10 VDC,
- vstup pro přepínání režimu regulace topení/chlazení 0 – 10 VDC,
- LED indikace stavu regulátoru (2 × ventilátor, 2 × teplota, 2 × ET hlavice),
- základní nastavení pomocí tlačítka na regulátoru (SET).
Použité symboly
| Symbol | Význam |
|---|---|
| A/Ur (A) | Řídící signál z nadřazeného systému (termostat, BMS, …). Velikost napětí tohoto signálu indikuje regulátoru požadavek nadřazeného systému na výkonostní stupeň. Velikost napětí se pohybuje v rozmezí 0 - 10 VDC. |
| COOL (C) | Řídící signál z nadřazeného systému (termostat, BMS, …). Přítomnost napětí tohoto signálu indikuje regulátoru požadavek nadřazeného systému na provozní režim chlazení. Velikost napětí se pohybuje v rozmezí 0 - 10 VDC. |
| TS1 | Teplota média 1. okruhu. |
| TS2 | Teplota média 2. okruhu. |
| TSA | Teplota okolního prostředí. |
| ET1-o/z | Elektrotermická hlavice 1. okruhu: c ~ zavřena, o ~ otevřena. |
| ET2-o/z | Elektrotermická hlavice 2. okruhu: c ~ zavřena, o ~ otevřena. |
| FAN-otáčky | Stupeň rychlosti otáčení ventilátoru: 0-1-2-3 ~ vypnutý-nízké-střední-vysoké otáčky. |
Zapojení
Napájení
Regulátor je napájen stejnosměrným napětím 24 VDC. Napájecí napětí je přivedeno na svorky 5️⃣(-): a 6️⃣(+) konektoru 1.
Věnujte zvýšenou pozornost správné polaritě zapojení.
Řídící systém
Řídící systém vydává požadavky na chování konvektoru na základě požadavku uživatele a typicky není součástí otopné jednotky. Může být realizován např. termostatem, BMS systémem, systémem chytré domácnosti, potenciometrem, a pod.
Výstupem řídícího systému je řídící napětí a případně signál přepínání režimu (topení/chlazení).
Připojení řidícího systému jsou vyvedena na konektoru 1 a mají společný referenční vstup na svorce 4️⃣(-). Signál řídícího napětí (A/Ur) je přiveden na svorku 3️⃣ a volba režimu (COOL) na svorku 2️⃣. Na svorce 1️⃣ je k dispozici napětí 10 VDC, které může sloužit jako referenční napětí pro spínání bezpotenciálovými spínači nebo jako napájení termostatu.
Přehled zapojení konektoru 1
| Svorka | Signál | Směr | Oblast | Význam |
|---|---|---|---|---|
| 1️⃣ | 10V | výstup | Řídící systém | Napětí 10 VDC |
| 2️⃣ | COOL | vstup | Řídící systém | Signál přepínání režimu topení/chlazení |
| 3️⃣ | A | vstup | Řídící systém | Signál řízení výkonu ventilátoru |
| 4️⃣ | - | reference | Řídící systém | Reference (GND) pro signály 10V/COOL/A |
| 5️⃣ | - | reference | Napájení | Záporný pól napájecího napětí |
| 6️⃣ | + | vstup | Napájení | Kladný pól napájecího napětí |
Ventilátory
Připojení ventilátorů je vyvedeno na konektor 3. Napájení je pro oba motory společně vyvedeno na svorky 3️⃣(-) a 4️⃣(+). Řízení otáček ventilátoru 1 resp. 2 je vyvedeno na svorku 6️⃣ resp. 2️⃣. Signál TACHO/REV z ventilátoru 1 resp. 2 je přiveden na svorku 5️⃣ resp. 1️⃣. Provozní stav ventilátoru 1 resp. 2 je indikován zelenou LED (10) resp. (11).
Přehled zapojení konektoru 3
| Svorka | Signál | Směr | Oblast | Význam |
|---|---|---|---|---|
| 1️⃣ | M2-REV | vstup | Ventilátor 2 | Signál indikace rychlosti otáčení ventilátoru 2 (TACHO/REV) |
| 2️⃣ | M2-PWM | výstup | Ventilátor 2 | Signál řízení rychlosti otáčení ventilátoru 2 (PWM) |
| 3️⃣ | MP- | reference | Ventilátor 1/2 | Záporný pól napájecího napětí pro ventilátor 1 i 2 |
| 4️⃣ | MP+ | výstup | Ventilátor 1/2 | Kladný pól napájecího napětí pro ventilátor 1 i 2 |
| 5️⃣ | M1-REV | vstup | Ventilátor 1 | Signál indikace rychlosti otáčení ventilátoru 1 (TACHO/REV) |
| 6️⃣ | M1-PWM | výstup | Ventilátor 1 | Signál řízení rychlosti otáčení ventilátoru 2 (PWM) |
Teplotní čidla
Teploty topného/chladícího média jsou měřeny NTC nebo bimetalovými čidly zapojenými do páru svorek 1️⃣ (první okruh) a 2️⃣ (druhý okruh) konektoru 4. Čidlo teploty okolního prostředí je přivedeno na pár svorek 3️⃣. Regulátor umožňuje funkci také bez připojených čidel.
Stav teloty média prvního okruhu je indikován červenou LED (8), stav teploty média druhého okruhu je indikován modrou LED (9).
Přehled zapojení konektoru 4
| Svorka (pár) | Signál | Směr | Oblast | Význam |
|---|---|---|---|---|
| 1️⃣ | H | vstup | Měření teploty | Teplotní čidlo prvního topného okruhu (TS1) |
| 2️⃣ | C | vstup | Měření teploty | Teplotní čidlo druhého topného okruhu (TS2) |
| 3️⃣ | A | vstup | Měření teploty | Teplotní čidlo prostředí (TSA) |
Elektrotermické hlavice
Ovládání elektrotermických hlavic ventilů je vyvedeno na konektoru 2. Hlavice pro první okruh je zapojena na svorky 1️⃣(-) a 2️⃣(+). Hlavice pro druhý okruh je zapojena na svorky 3️⃣(-) a 4️⃣(+). Regulátor umožňuje funkci také bez připojených ET hlavic.
Stav napájení ET hlavice ventilu prvního okruhu je indikován červenou LED (12), stav napájení ET hlavice ventilu pro druhý okruh je indikován modrou LED (13). Stav otevření ventilu je pak závislý na použité hlavici (NC/NO).
Velikost napájecího napětí TE hlavic může byt upravena konfiguračními parametry CVP, CVL and CVH (servisní zásah).
Přehled zapojení konektoru 2
| Svorka | Signál | Směr | Oblast | Význam |
|---|---|---|---|---|
| 1️⃣ | V-H- | reference | ET hlavice 1. okruh | Referenční napětí napájení hlavice 1. okruhu |
| 2️⃣ | V-H+ | výstup | ET hlavice 1. okruh | Napájecí napětí hlavice 1. okruhu |
| 3️⃣ | V-C- | reference | ET hlavice 2. okruh | Referenční napětí napájení hlavice 2. okruhu |
| 4️⃣ | V-C+ | výstup | ET hlavice 2. okruh | Napájecí napětí hlavice 2. okruhu |
Servisní konektory
Konektor 6 slouží pro nastavování parametrů regulace a přístup k servisním informacím o stavu regulátoru. Tento konektor je určen pouze pro použití ve výrobě MINIB, případně k využití poučeným servisním technikem.
Žádným způsobem nezapojujte tento konektor. Nevhodným zapojením můžete regulátor nevratně poškodit.
Tlačítko SET 5 slouží k omezenému uživatelskému nastavení regulátoru.
Parametry regulace
Následující tabulka uvádí základní přehled parametrů regulátoru.
| Parametr | Jednotka | Obvykle | Poznámka |
|---|---|---|---|
| CRT | - | C | Typ regulace (‘A’,‘B’, ‘C’) |
| CRP | s | 900 | Perioda přepínání rychlosti otáčení pro regulace ‘B’ a ‘C’. |
| CAn | mV | Prahové hodnoty napětí řídícího signálu. Hodnota n ∈ <0, 3> | |
| 1000 | - pro otevření ventilů (FAN-0, ET1-o resp. ET2-o); n = 0. | ||
| 2000 | - pro nízké otáčky (FAN-1); n = 1. | ||
| 5000 | - pro střední otáčky (FAN-2); n = 2. | ||
| 9500 | - pro výsoké otáčky (FAN-3); n = 3. | ||
| CCH | mV | 5000 | Prahová hodnota napětí řídícího signálu COOL. |
| ET1 | - | O | Typ hlavice ventilu 1. okruhu (‘O’ - NO, ‘C’ - NC, ‘-’ - není zapojena) |
| ET2 | - | - | Typ hlavice ventilu 2. okruhu (‘O’ - NO, ‘C’ - NC, ‘-’ - není zapojena) |
| CVP | s | 180 | Doba do plného otevření ventilu. |
| CVL | % | 100 | Snížená úroveň napájení ventilu po dosažení plného otevření (proceno z napájecímu napětí). |
| CVH | % | 100 | Plná úroveň napájení ventilu před dosažením plného otevření (proceno z napájecímu napětí). |
| CWT | °C | 25 | Prahová hodnota teploty pro topné médium. |
| CwT | °C | 20 | Prahová hodnota teploty pro chladící médium. |
| CLI | - | off | Stav indikace stavu LED diodami (off - indikace vypnuta, on - indikace zapnuta). |
Provoz regulátoru
Režim provozu
Regulátor umožňuje volbu režimu provozu (topení/chlazení) nastavením napětí na vstupním signálu COOL.
- Pokud je napětí tohoto signálu pod úrovní určenou parametrem regulace CCH (COOL < CCH), pak je režim provozu nastaven na topení.
- Pokud napětí dosáhne alespoň úroveň určenou parametrem regulace CCH (COOL ≥ CCH), pak je režim provozu nastaven na chlazení.
Funkce regulátoru v jednotlivých režimech provozu závisí na typu výměníku konvektoru.
Výměník 1-okruhový (2-pipe)
Pro konvektor s 1-okruhovým výměníkem je chování regulátoru v obou režimech shodné s výjimkou prahových hodnot teploty média. Pro měření teploty média je v obou režimech použit teplotní senzor TS1 a elektrotermická hlavice ET1.
- režim topení - dostatečná teplota média je určena dle parametru regulace CWT (TS1 ≥ CWT).
- režim chlazení - dostatečná teplota média je určena dle parametru regulace CwT (TS1 ≤ CwT).
V případě konvektoru s 1-okruhovým výměníkem je zapojena pouze hlavice a teplotní čidlo pro 1. okruh.
Výměník 2-okruhový (4-pipe)
Pro konvektor s 2-okruhovým výměníkem je pro měření teploty topného média použit teplotní senzor TS1, pro měření teploty chladícího média je použit senzor TS2. Regulátor ovládá zvlášť TE hlavici pro topné médium (ET1) a zvlášť TE hlavici pro chladící médium (ET2).
- režim topení - dostatečná teplota média je určena dle parametru regulace CWT (TS1 ≥ CWT); hlavice ET2 je trvale uzavřena.
- režim chlazení - dostatečná teplota média je určena dle parametru regulace CwT (TS2 ≤ CwT); ET1 je trvale uzavřena.
V případě konvektoru s 2-okruhovým výměníkem jsou zapojeny hlavice a teplotní čidla pro oba okruhy.
Typy regulací
- Proporcionální (A) - otáčky ventilátoru jsou úměrné velikosti řídícího napětí.
- Automatická (B) - otáčky ventilátoru se v čase ve 3 stupních zvyšují: nízké-střední-vysoké.
- Automatická s omezením otáček (C) - otáčky ventilátoru se v čase ve 3 stupních zvyšují od FAN-1 do stupně daného řídícím signálem (regulace B s omezením maxima).
Proporcionální (A)
Výkon konvektoru s proporcionální regulací je úměrný řídícímu napětí (A/Ur). Minimální a maximální výkon je určen konfigurací regulátoru a je jiný pro každý typ konvektoru.
Automatická (B)
Výkon konvektoru je řízen automaticky bez ohledu na výši řídícího napetí (A/Ur). Výkon je zvyšován o jeden výkonový stupeň každých CRP sekund od okamžiku spuštění konvektoru.
Automatická s omezením otáček (C)
Regulace pracuje obdobně jako automatická regulace (B) s tím, že je brán ohled na velikost řídícího napětí. Velikost řídícího napětí určuje nejvyšší výkonový stupeň, kterého regulace dosáhne.
Přehled stavů regulací A / B / C
| A/Ur | C | Teplota média | Proporcionální (A) | Automatická (B) | S omezením otáček (C) | Poznámka |
|---|---|---|---|---|---|---|
| < CA0 | * | * | FAN-0, ET1-z, (ET2-z) | FAN-0, ET1-z, (ET2-z) | FAN-0, ET1-z, (ET2-z) | |
| < CA1 | < CCH | nedostatečná | FAN-0, ET1-o, (ET2-z) | FAN-0, ET1-o, (ET2-z) | FAN-0, ET1-o, (ET2-z) | Po uplynutí doby CVP se napájení ventilu sníží na CV0 % |
| ≥ CCH | nedostatečná | FAN-0, 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-0, 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-0, 2-p: ET1-o, 4-p: ET1-z / ET2-o |
Po uplynutí doby CVP se napájení ventilu sníží na CV0 % | |
| < CCH | * | FAN-0, ET1-o, ET2-z | FAN-0, ET1-o, ET2-z | FAN-0, ET1-o, ET2-z | Po uplynutí doby CVP se napájení ventilu sníží na CV0 % | |
| ≥ CCH | * | FAN-0, 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-0, 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-0, 2-p: ET1-o, 4-p: ET1-z / ET2-o |
Po uplynutí doby CVP se napájení ventilu sníží na CV0 % | |
| < CA2 | < CCH | dostatečná | FAN-prop ET1-o, (ET2-z) |
FAN-1-2-3 ET1-o, (ET2-z) |
FAN-1 ET1-o, (ET2-z) |
prop=proporcionální otáčky dle A/Ur mezi FAN-1 a FAN-3 Přepínání FAN-1-2-3 v intervalu CRP. |
| ≥ CCH | dostatečná | FAN-prop 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-1-2-3 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-1 2-p: ET1-o, 4-p: ET1-z / ET2-o |
prop=proporcionální otáčky dle A/Ur mezi FAN-1 a FAN-3 Přepínání FAN-1-2-3 v intervalu CRP. |
|
| < CA3 | < CCH | dostatečná | FAN-prop ET1-o, (ET2-z) |
FAN-1-2-3 ET1-o, (ET2-z) |
FAN-1-2 ET1-o, (ET2-z) |
prop=proporcionální otáčky dle A/Ur mezi FAN-1 a FAN-3 Přepínání FAN-1-2-3 v intervalu CRP. |
| ≥ CCH | dostatečná | FAN-prop 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-1-2-3 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-1-2 2-p: ET1-o, 4-p: ET1-z / ET2-o |
prop=proporcionální otáčky dle A/Ur mezi FAN-1 a FAN-3 Přepínání FAN-1-2-3 v intervalu CRP. |
|
| ≥ CA3 | < CCH | dostatečná | FAN-prop ET1-o, (ET2-z) |
FAN-1-2-3 ET1-o, (ET2-z) |
FAN-1-2-3 ET1-o, (ET2-z) |
prop=proporcionální otáčky dle A/Ur mezi FAN-1 a FAN-3 Přepínání FAN-1-2-3 v intervalu CRP. |
| ≥ CCH | dostatečná | FAN-prop 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-1-2-3 2-p: ET1-o, 4-p: ET1-z / ET2-o |
FAN-1-2-3 2-p: ET1-o, 4-p: ET1-z / ET2-o |
prop=proporcionální otáčky dle A/Ur mezi FAN-1 a FAN-3 Přepínání FAN-1-2-3 v intervalu CRP. |

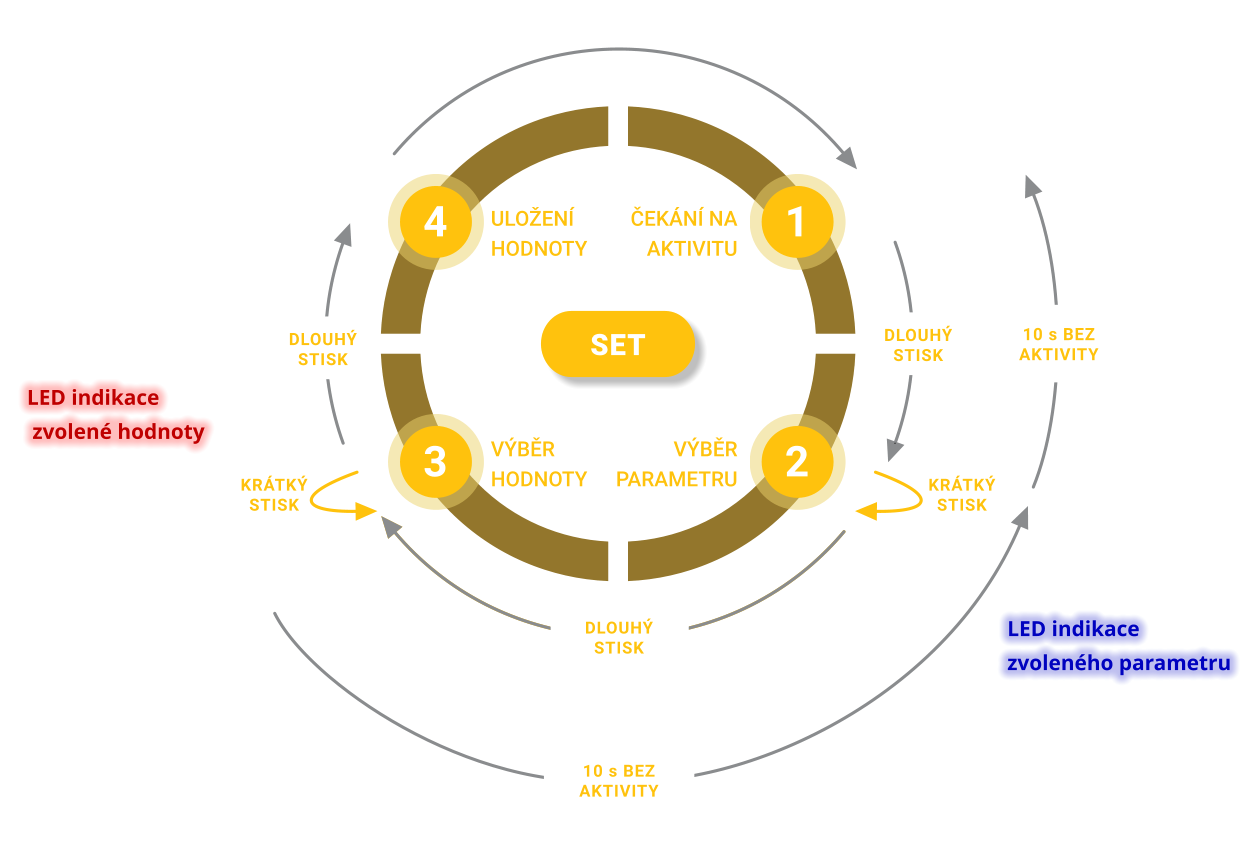

Konfigurace tlačítkem SET
Regulátor umožňuje omezené uživatelské nastavení typu regulace pomocí tlačítka SET. Podrobné nastavení všech parametrů regulátoru je možné provést prostřednictvím servisního rozhraní.
Nastavení pomocí tlačítka SET je možné provést kdykoliv během provozu regulátoru (při připojeném napájecím napětí). Regulátor v čase nastavení pokračuje v regulaci.
Indikační LED jsou během nastavení použity k indikaci nastavovaných parametrů a neindikují stav regulace.
Přechod do režimu nastavení je proveden dlouhým stiskem tlačítka SET (déle než 0.5 s).
Nastavovaný parametr je indikován rychlostí blikání LED teploty chladícího média (9). Krátkým stiskem tlačítka SET lze přejít na další parametr. Dlouhý stisk tlačítka provede výběr parametru a přejde k nastavení hodnoty tohoto parametru.
Hodnota parametru je indikována rychlostí blikání LED teploty topného média (8). Krátkým stiskem tlačítka SET lze přejít na další hodnotu parametru. Dlouhý stisk tlačítka provede výběr hodnoty a nastaví ji v paměti regulátoru. Následně je proveden restart regulátoru.
Pokud regulátor v režimu nastavení nezaznamená aktivitu (stisk tlačítka SET) po dobu 10 s, opustí režim nastavení bez změny hodnot parametrů.
| Parametr | Hodnoty | Popis |
|---|---|---|
| 1. Typ regulace | 1. ‘A’ | Proporcionální (A). |
| 2. ‘B’ | Automatická (B). | |
| 3. ‘C’ | Automatická s omezením otáček (C). | |
| 2. Indikace stavu LED diodami | 1. vypnuta | LED indikace vypnuta. |
| 2. zapnuta | LED indikace zapnuta. | |
| 3. Typ ventilátoru | 1. D30 | Nastavení pro D30 ventilátor. |
| 2. D50 | Nastavení pro D50 ventilátor. | |
| 3. D65 | Nastavení pro D65 ventilátor. | |
| 4. RESET | 1. nop | Žádná oparace. |
| 2. RESET | Proveď restart řídící jednotky. |
Technická specifikace
Napájení
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Napětí | +7 – +28 VDC | V případě napětí <11 V nebude na výstupu pro termostat dodržena hodnota napětí +10 V. |
| Příkon | 20 mA | Napájení 24 V, výstupy regulátoru neaktivní. V případě aktivních výstupů (ventilátor, ventily, výstup +10 V) se příkon zvyšuje o příkon aktivních výstupů. |
Typy regulací
| Regulace | Parametr | Podmínka | Poznámka |
|---|---|---|---|
| Proporcionální (A) | Funkce | Na základě řídícího napětí (A) jsou otáčky ventilátoru lineárně měněny od FAN-1 do FAN-3. | |
| Mrtvé pásmo | A < CA0 | Regulátor nereaguje. | |
| Aktivace hlavic | A ≥ CA0 | Aktivují se elektrotermické hlavice. | |
| Aktivace ventilátorů | A ≥ CA1 | Rychlost otáčení ventilátoru se nastaví na hodnotu určenou řídícím napětím: rychlost = FAN-1 + (A - CA1) × (FAN-3 - FAN-1) / (10 - CA1} rychlost ∈ <FAN-1, FAN-3> |
|
| Automatická (B) | Funkce | Otáčky ventilátoru se v čase zvyšují ve stupních od FAN-1 do FAN-3. | |
| Mrtvé pásmo | A < CA0 | Regulátor nereaguje. | |
| Aktivace hlavic | A ≥ CA0 | Aktivují se elektrotermické hlavice. | |
| Aktivace ventilátorů | A ≥ CA1 | Otáčky ventilátoru se ve stupních zvyšují od času splnění podmínky aktivace (T0) s periodou CRP: FAN-1 (T - T0 < CRP) FAN-2 (CRP ≤ T - T0 < 2 × CRP) FAN-3 (T - T0 ≥ 3 × CRP) |
|
| Automatická s omezením výstupního napětí (C) | Funkce | Otáčky ventilátoru se v čase zvyšují od FAN-1 do stupně určeného řídícím napětím. | |
| Mrtvé pásmo A < CA0 | Regulátor nereaguje. | ||
| Aktivace TE hlavic | A ≥ CA0 | Aktivují se elektrotermické hlavice. | |
| Aktivace ventilátorů | CA1 ≤ A < CA2 | Otáčky ventilátoru jsou FAN-1. | |
| CA2 ≤ A < CA3 | Otáčky ventilátoru se zvyšují od času splnění podmínky aktivace (T0) s periodou CRP: FAN-1 (T - T0 < CRP) FAN-2 (T - T0 ≥ CRP) |
||
| A > CA3 | Otáčky ventilátoru se zvyšují od času splnění podmínky aktivace (T0) s periodou CRP: FAN-1 (T - T0 < CRP) FAN-2 (CRP ≤ T - T0 < 2 × CRP) FAN-3 (T - T0 ≥ 3 × CRP) |
||
Podporované termostaty (řídící systémy)
| Termostat | Výstup | Typ řízení | Regulace | Poznámka |
|---|---|---|---|---|
| Řídící napětí (A) | ||||
| Plovoucí spínač | definováno vstupem spínače | zapnuto / vypnuto | B | Většinou realizován relé. Regulátor nesdílí společný referenční bod (-/GND) s termostatem. Vstupní napětí pro spínač může být poskytnuto regulátorem (10 V). |
| 2-stavové řídící napětí | typicky 0 / 10 V | zapnuto / vypnuto | B | Regulátor sdílí referenční bod (-/GND) s termostatem. Spodní i horní práh může být nastaven i na jiné hodnoty napětí. |
| Vícestavové řídící napětí | např. 2/5/9 V | stupňové | A, B, C | Regulátor sdílí referenční bod (-/GND) s termostatem. Regulátor podporuje 3+1 stupně (1 stupeň pro řízení hlavice). Prahové hodnoty řídícího napětí mohou být libovolně nastaveny. |
| Řídící napětí spojité | typicky 0 - 10 V | lineární | A, C | Regulátor sdílí referenční bod (-/GND) s termostatem. Prahové hodnoty řídícího napětí mohou být libovolně nastaveny. |
| Oddělené spínače pro regulační stupně | obvykle 3 × 230VAC nebo 3 × 24VDC | stupňové | ❌ | Není podporováno, nutno převést na řídící napětí převodníkem ADA nebo jiným způsobem. |
| Volba režimu (COOL) | ||||
| Bez volby režimu | - | - | H nebo C | Režim je trvale nastaven na topení. V případě, že je požadován trvale režim chlazení, lze zapojit propojku mezi výstup +10 V a vstup COOL. |
| Plovoucí spínač | definováno vstupem spínače | zapnuto / vypnuto | H / C | Většinou realizován relé. Regulátor nesdílí společný referenční bod (-/GND) s termostatem. Vstupní napětí pro spínač může být poskytnuto regulátorem (10 V). |
| 2-stavové řídící napětí | typicky 0 / 10 V | zapnuto / vypnuto | H / C | Regulátor sdílí referenční bod (-/GND) s termostatem. Práh sepnutí může být nastaven nalibovolné hodnoty napětí. |
Topné okruhy
| Typ | Režim | Podpora | Poznámka |
|---|---|---|---|
| 1 okruh (2-pipe) | H | ✔️ | |
| C | ✔️ | ||
| 2 okruhy (4-pipe) | H | ✔️ | |
| C | ✔️ |
Ovládání TE hlavic
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Počet ovládaných hlavic | 2 | 1 × 1. okruh, 1 × 2. okruh |
| Provozní napětí hlavice | stejné jako regulátoru | Je možné zapojit hlavice na nižší napětí, než je provozní napětí regulátoru (vhodným nastavením parametrů CVL a CVH v servisním nastavení). |
| Standardní poloha hlavice | NO, NC, žádná hlavice | Možnost konfigurovat v servisním nastavení (ET1, ET2). |
| Příkon hlavice | do 500 mA | |
| Nastavení úrovně napájení hlavic do doby jejich plného otevření | ✔️ | Úroveň otevíracího napětí je možné konfigurovat v servisním nastavení. |
| Nastavení úrovně napájení hlavic po jejich plném otevření | ✔️ | Úroveň udržovacího napětí je možné konfigurovat v servisním nastavení. Poznámka pro regulátor 1.2.3: Toto neplatí pro ET2, který je vždy napájen 100 % napájecího napětí regulátoru. |
| Nastavení doby do plného otevření hlavice | ✔️ | Nastavitelná 0 s – 18 h v servisním nastavení (CRP). |
| Provoz bez hlavic | ✔️ | Možno nastavit nepřítomnost hlavice v servisním nastavení. |
Sledování teploty topného média
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Topné médium | ||
| Práh (minimální) teploty | 1 - 110 °C | Nastavitelné parametrem v servisním nastavení. |
| Hystereze | -5/+0 °C. | Nastavitelné parametrem v servisním nastavení. |
| Možnost vypnutí měŕení | ✔️ | Nastavitelné parametrem v servisním nastavení. |
| Sledování přitomnosti čidla | ✔️ | Pokud čidlo teploty chybí, je teplota vždy považována za správnou. |
| Chladící médium | ||
| Práh (maximální) teploty | 0 - 99 °C | Nastavitelné parametrem v servisním nastavení. |
| Hystereze | -0/+5 °C. | Nastavitelné parametrem v servisním nastavení. |
| Možnost vypnutí měŕení | ✔️ | Nastavitelné parametrem v servisním nastavení. |
| Sledování přitomnosti čidla | ✔️ | Pokud čidlo teploty chybí, je teplota vždy považována za správnou. |
Indikace provozního stavu
| Parametr | Indikátor | Stav | Projev |
|---|---|---|---|
| Teplota topného média | Červená LED | nedostatečná | nesvítí |
| dostatečná | svítí | ||
| měření vypnuto | 1 x záblesk / 2 s | ||
| odpojené čidlo | 10 x záblesk / 1 s | ||
| Teplota chladícího média | Modrá LED | nedostatečná | nesvítí |
| dostatečná | svítí | ||
| měření vypnuto | 1 x záblesk / 2 s | ||
| odpojené čidlo | 10 x záblesk / 1 s | ||
| ET hlavice 1. okruhu | Červená LED | bez napájení | nesvítí |
| plné napájení | svítí | ||
| udržovací napájení | 1 x záblesk / 1 s (délka záblesku odpovídá % omezení) | ||
| ET hlavice 2. okruhu | Modrá LED | bez napájení | nesvítí |
| plné napájení | svítí | ||
| udržovací napájení | 1 x záblesk / 1 s (délka záblesku odpovídá % omezení) | ||
| Výstupní napájení ventilátorů | Zelená LED | bez napájení | nesvítí |
| probíhá regulace na požadované otáčky | bliká 0.5 s / 0.5 s | ||
| zaregulováno | svítí | ||
| ventilátor odpojen | bliká 0.1 s / 5 s |
Kontakty
MINIB, a.s.
Brunclíkova 1875/17, 162 00 PRAHA 6, Česká republika
+420 604 767 677
minib@minib.cz
WWW
Servis Čechy/Slovensko
Stanislav Trávníček
+420 603 964 013
travnicek.stanislav@centrum.cz
Servis Morava
Rostislav Španko
+420 608 888 860
tvpservis@tvpservis.cz
Zákaznický servis (dotazy/objednávky/reklamace)
